基本资源设置QoS

基本资源设置QoS包括根云盘、数据云盘、网卡、虚拟IP、VPC路由器的QoS设置。


根云盘设置QoS

本章节介绍如何设置云主机根云盘QoS并验证。

用户需要部署一套最新的ZStack Cloud环境。

具体流程如下:
  • 创建计算规格
  • 创建云主机
  • 修改云主机根云盘QoS
  • 验证云主机根云盘QoS
  1. 创建计算规格
    ZStack Cloud主菜单,点击资源中心 > 云资源池 > 计算配置 > 计算规格,进入计算规格界面。点击创建计算规格,弹出创建计算规格界面。创建计算规格时可以设置QoS,方法如下:
    • 设置磁盘IOPS:可选项,可设置云盘每秒的读写次数上限
      若不设置,代表不限制每秒读写次数。支持以下两种设置方式:
      • 按总IOPS:如选择按总IOPS,需设置云盘每秒读写次数上限
      • 按读写IOPS:如选择按读写IOPS,需设置以下内容:
        • 读IOPS:可选项,可设置云盘读IOPS上限
        • 写IOPS:可选项,可设置云盘写IOPS上限
    • 设置网络带宽:可选项,可设置云主机网络带宽速度上限
      若不设置,代表不限制网络带宽。基本单位包括:Kbps、Mbps、Gbps。支持以下两种设置方式:
      • 上行带宽:可选项,可设置从云主机上传的网络带宽上限
      • 下行带宽:可选项,可设置从云主机下载的网络带宽上限
      说明: 用户需完全理解磁盘带宽和网络带宽的配置含义,才能进行相应设置,否则可能导致无法从云主机上传/下载文件。
    图 1所示:

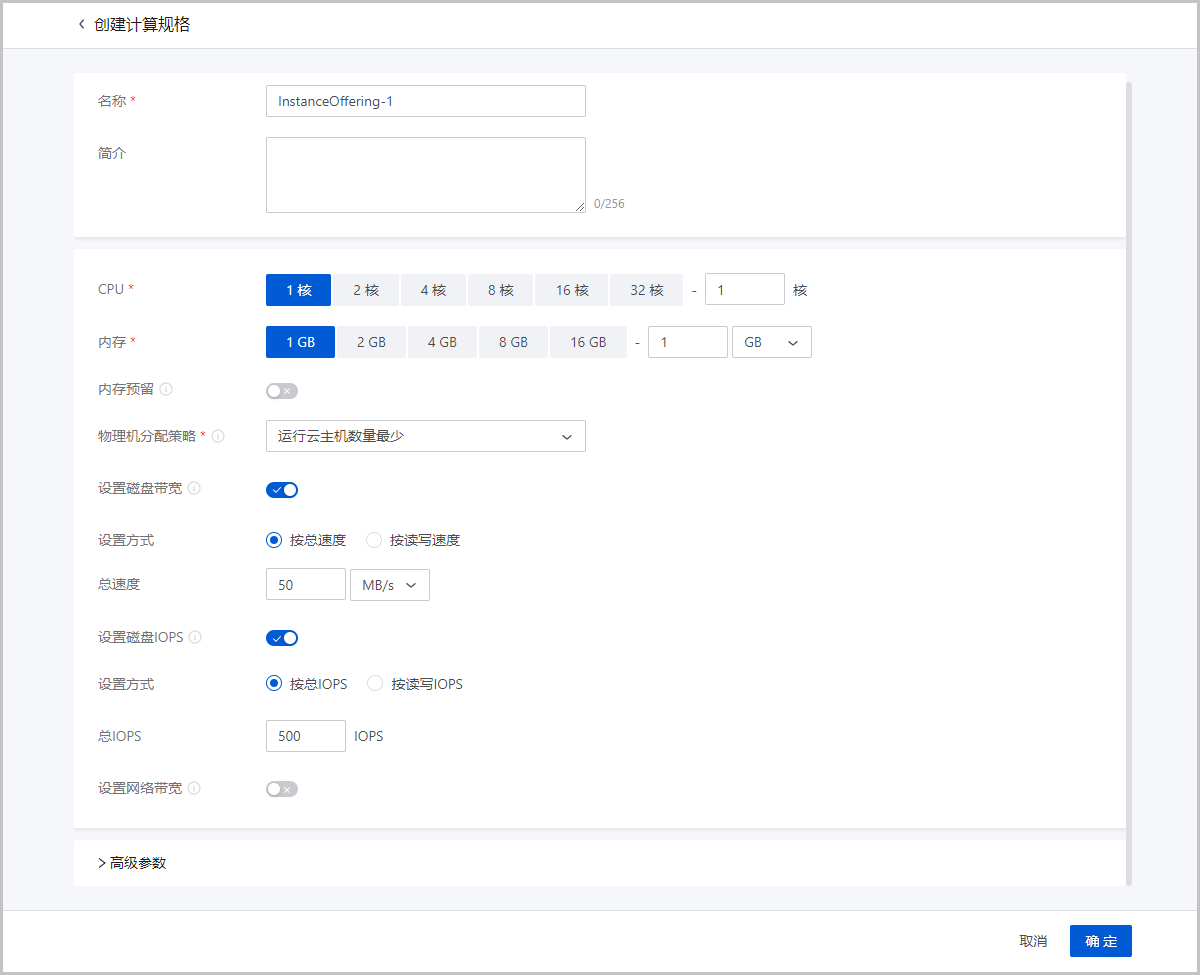

    图 1. 创建计算规格


  2. 创建云主机

    ZStack Cloud主菜单,点击资源中心 > 云资源池 > 虚拟资源 > 云主机,进入云主机界面。点击创建云主机并选择标准创建,可创建一个云主机,云主机的QoS设置与计算规格QoS相同。

  3. 修改云主机根云盘QoS
    在云主机详情页的配置信息界面,可以修改根云盘QoS。
    图 2所示:

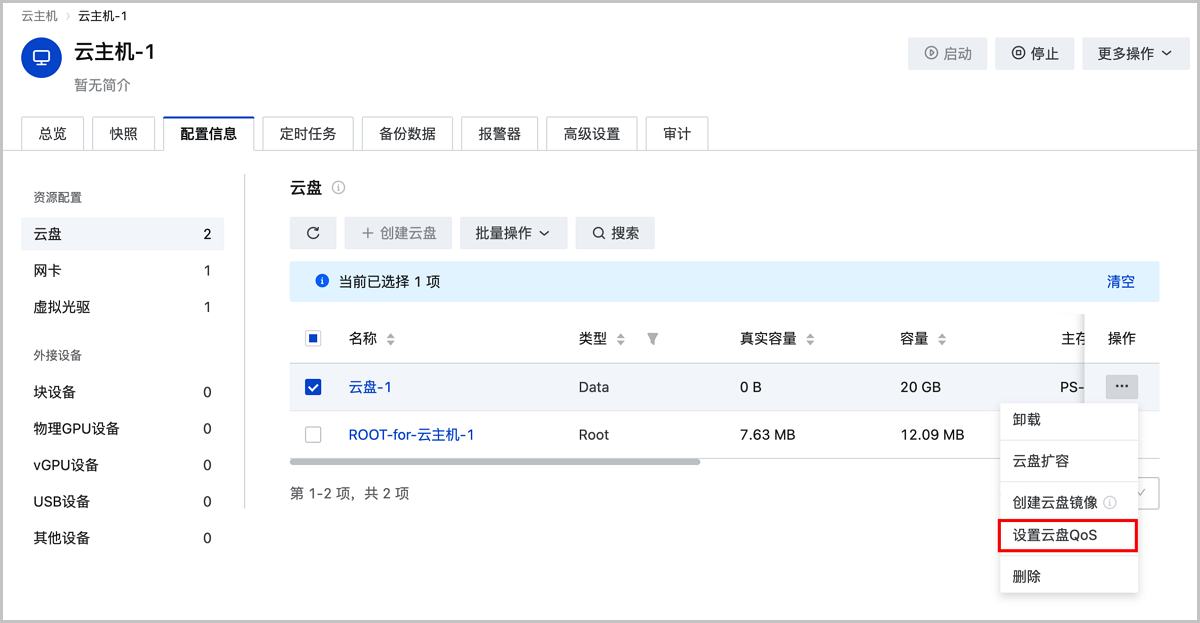

    图 2. 修改根云盘QoS


  4. 验证云主机根云盘QoS
    本场景磁盘带宽为50MB/s,使用fio命令验证云主机根云盘QoS:
    1. 添加一个云主机到ZStack Cloud平台,计算规格QoS默认无限制。
    2. 用以下fio命令为磁盘IO加压80秒,查看云主机根云盘iops指标为3198,如图 3所示:
      fio -filename=/tmp/test -direct=1 -iodepth 1 -thread -rw=read -ioengine=psync -bs=16k -size=4G -numjobs=10 -runtime=80 -group_reporting -name=mytest
      图 3. QoS未限制云主机根云盘iops


    3. QoS设置为5MB/s,再次用fio命令为磁盘IO加压80秒,查看云主机根云盘iops指标为299,如图 4所示:
      图 4. QoS限制云主机根云盘iops


    4. 如上所述,云主机根云盘在设置QoS后,iops降低至所设置的QoS阈值水平,QoS设置生效。上述iops指标变化也可以在云主机详情页监控数据界面查看,如图 5所示:

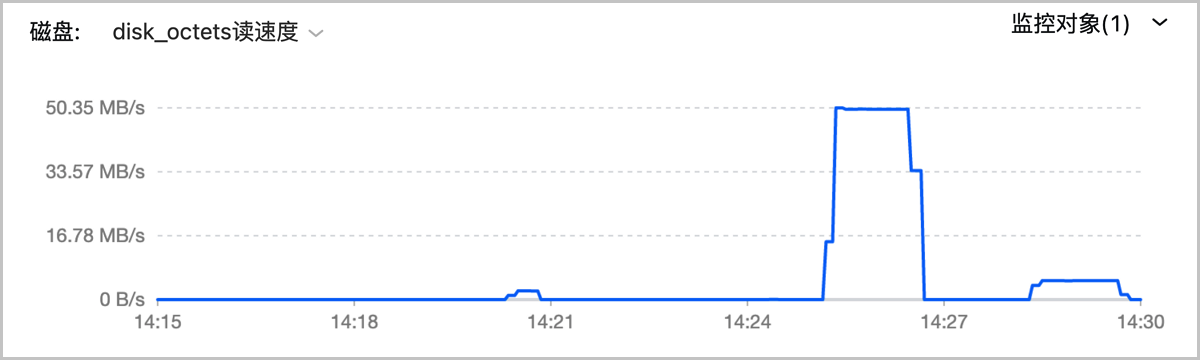

      图 5. 根云盘监控数据


    至此,根云盘设置QoS已介绍完毕。更多关于根云盘的说明请参考《用户手册》的云主机相关章节。


网卡设置QoS

本章节介绍如何设置网卡QoS并验证。

用户需要部署一套最新的ZStack Cloud环境。

具体流程如下:
  • 创建计算规格
  • 创建云主机
  • 修改网卡QoS
  • 验证网卡QoS
  1. 创建计算规格
    ZStack Cloud主菜单,点击资源中心 > 云资源池 > 计算配置 > 计算规格,进入计算规格界面。点击创建计算规格,弹出创建计算规格界面。创建计算规格时可以设置QoS,方法如下:
    • 设置磁盘IOPS:可选项,可设置云盘每秒的读写次数上限
      若不设置,代表不限制每秒读写次数。支持以下两种设置方式:
      • 按总IOPS:如选择按总IOPS,需设置云盘每秒读写次数上限
      • 按读写IOPS:如选择按读写IOPS,需设置以下内容:
        • 读IOPS:可选项,可设置云盘读IOPS上限
        • 写IOPS:可选项,可设置云盘写IOPS上限
    • 设置网络带宽:可选项,可设置云主机网络带宽速度上限
      若不设置,代表不限制网络带宽。基本单位包括:Kbps、Mbps、Gbps。支持以下两种设置方式:
      • 上行带宽:可选项,可设置从云主机上传的网络带宽上限
      • 下行带宽:可选项,可设置从云主机下载的网络带宽上限
      说明: 用户需完全理解磁盘带宽和网络带宽的配置含义,才能进行相应设置,否则可能导致无法从云主机上传/下载文件。
    图 1所示:
    图 1. 创建计算规格


  2. 创建云主机

    ZStack Cloud主菜单,点击资源中心 > 云资源池 > 虚拟资源 > 云主机,进入云主机界面。点击创建云主机并选择标准创建,可创建一个云主机,云主机的QoS设置与计算规格QoS相同。

  3. 修改网卡QoS
    云主机详情页的配置信息界面,支持修改网卡QoS,如图 2所示:

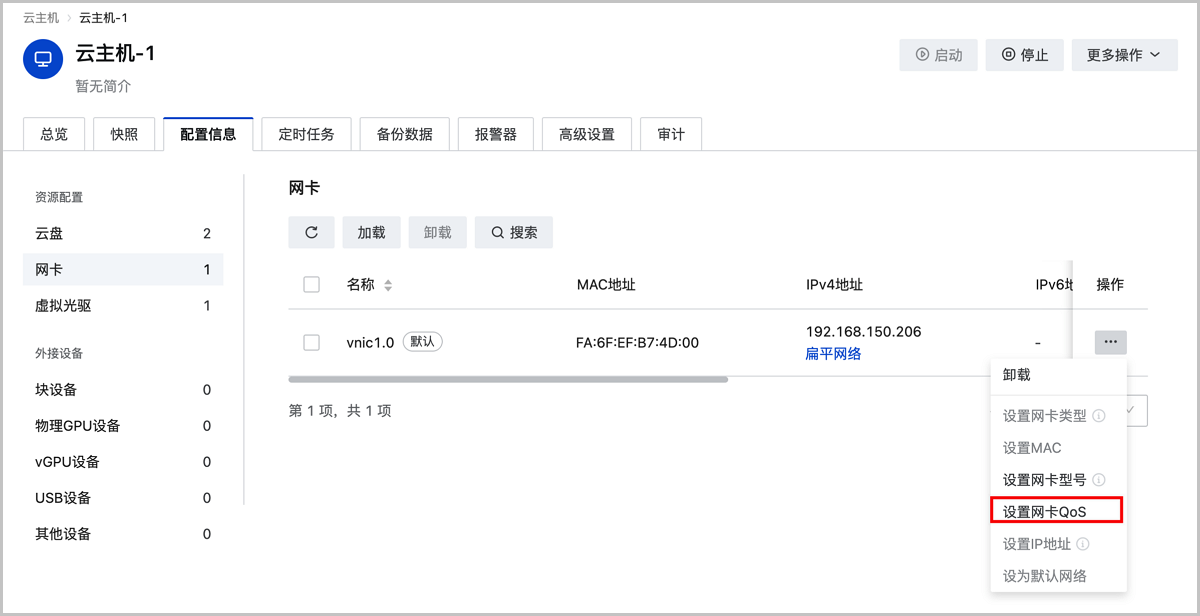

    图 2. 修改网卡QoS


  4. 验证网卡QoS
    本场景网络带宽为500Mbps,使用iperf3命令验证网卡QoS,本机作为发送端,需要另一台云主机/物理机作为接收端。
    1. 添加一个云主机到ZStack Cloud平台,计算规格QoS默认无限制。
    2. 在接收端的物理机/云主机命令行输入iperf3 -s,在发送端命令行输入 iperf3 -c x.x.x.x(接收端IP地址) -i 1 -t 1000,查看展示的带宽速度,如图 3所示:

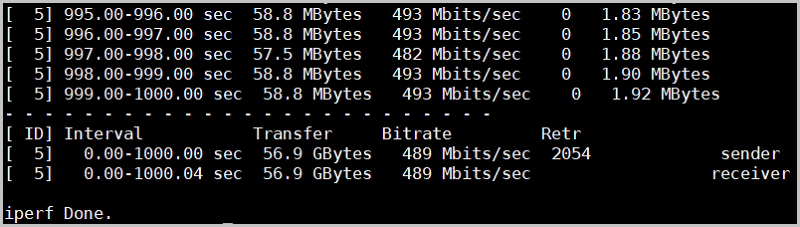

      图 3. QoS未限制网卡上下行带宽


    3. QoS设置为50MB/s,查看展示的带宽速度,如图 4所示:

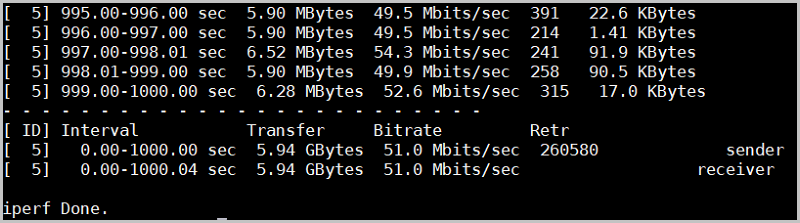

      图 4. QoS限制网卡上下行带宽


    4. 如上所述,网卡在设置QoS后,上下行带宽降低至所设置的QoS阈值水平,QoS设置生效。上述带宽变化也可以在云主机详情页监控数据界面查看,如图 5所示:

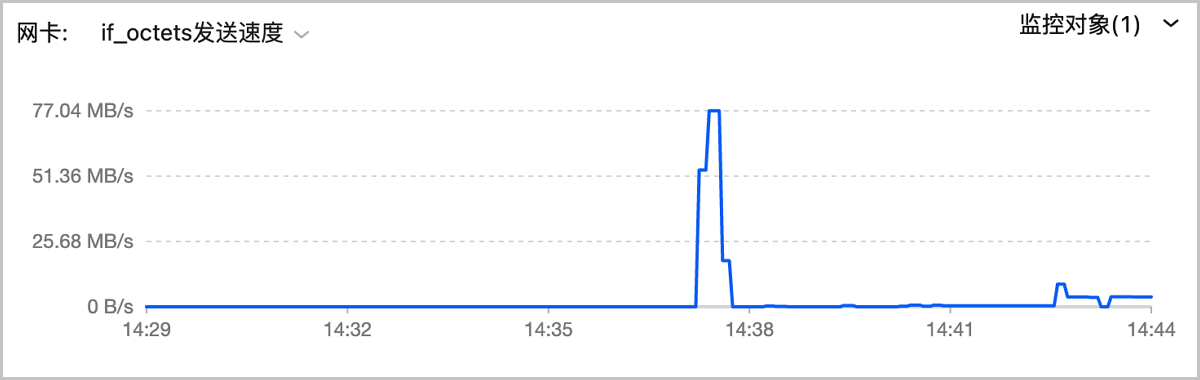

      图 5. 网卡监控数据


    至此,网卡设置QoS已介绍完毕。更多关于网卡的说明请参考《用户手册》的云主机相关章节。
