IPsec VPN实践

ZStack Cloud支持IPsec VPN方式实现本地VPC网络与阿里云VPC网络的互通。

搭建IPsec隧道的基本流程如下:
  1. ZStack Cloud混合云界面按照顺序创建地域、可用区、专有网络VPC和VPC下的虚拟交换机。
  2. 使用VPC创建私有云云主机。
  3. 创建ECS云主机。
  4. 创建阿里云VPN连接。
  5. 验证本地云主机与ECS云主机是否可以ping通,如能ping通,则IPsec隧道创建成功。
IPsec VPN网络架构如图 1所示:

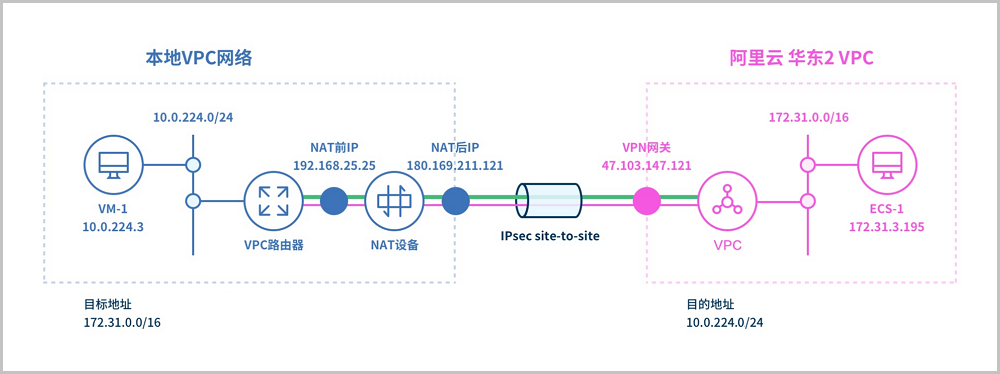

图 1. IPsec VPN网络架构图


准备工作:
  • ZStack Cloud私有云需要完成基本的初始化,包括区域、集群、物理机、镜像服务器、主存储等基本资源的添加。
  • 需提前在阿里云控制台购买VPN网关。
假定客户环境如下:
  1. 本地公有网络
    表 1. 本地公有网络配置信息
    公有网络 配置信息
    网卡 eth0
    VLAN ID 非VLAN
    CIDR 192.168.25.0/24
    网关 192.168.25.1
    DHCP服务IP 192.168.25.2
  2. 管理网络
    表 2. 管理网络配置信息
    管理网络 配置信息
    网卡 eth1
    VLAN ID 非VLAN
    IP地址段 172.20.58.50~172.20.58.59
    子网掩码 255.255.0.0
    网关 172.20.0.1
  3. VPC网络
    表 3. VPC网络配置信息
    私有网络
    网卡 eth0
    VLAN ID 1982
    IP CIDR 10.10.224.0/24
    DHCP服务IP 10.10.224.153
  4. 已购买的阿里云用户网关IP地址180.169.211.121
  5. 已购买的阿里云VPN网关IP地址为47.103.147.121
  6. 阿里云VPN网关所关联的虚拟交换机的CIDR为172.31.0.0/16

以下介绍ZStack Cloud搭建IPsec隧道的实践步骤。

  1. ZStack Cloud混合云平台按照顺序创建地域、可用区、专有网络VPC和VPC下的虚拟交换机。
  2. ZStack Cloud私有云界面创建VPC网络,并使用VPC网络创建ZStack Cloud私有云云主机。
  3. 创建ECS云主机。
  4. 创建阿里云VPN连接。
    1. 进入创建阿里云VPN连接向导。

      在混合云主菜单,点击帮助 > 快速使用向导,进入快速使用向导界面,点击创建阿里云VPN连接按钮,可按照向导来创建阿里云VPN连接。

    2. 选择阿里云网络。
      阿里云网络界面,可参照以下示例选择相应内容:
      • VPN网关:选择已购买的VPN网关
        说明: 如果选择的地域没有可用的VPN网关,目前必须通过阿里云控制台直接购买。
      图 2所示,点击 下一步,进入连接配置。

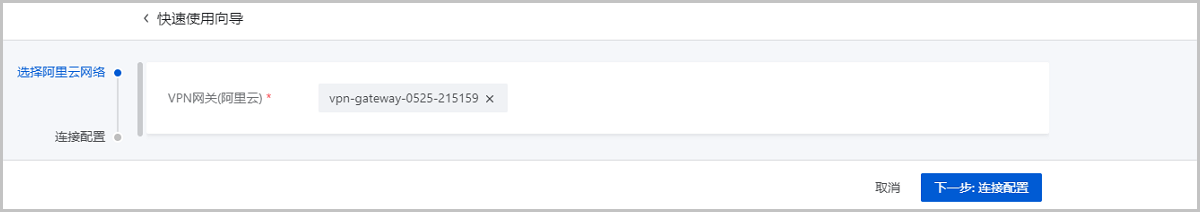

      图 2. 选择阿里云网络


    3. 连接配置。
      连接配置界面,可参考以下示例输入相应内容:
      • 名称:设置VPN连接名称
      • 简介:可选项,可留空不填
      • IKE预共享密钥:建议设置强度高的密钥
      • VPC路由器:选择构建阿里云VPN连接所需的VPC路由器
      • 公有网络:选择VPC路由器挂载的公有网络
      • NAT设备:选择是否经过NAT设备,根据本地网络环境实际情况选择
        • 若经过NAT设备,需要填写以下参数:
          • NAT前IP地址:创建IPsec隧道使用的公有网络IP地址,需填写公有网络下可用的IP地址。
          • NAT后IP地址:创建IPsec隧道使用的阿里云用户网关IP地址,需填写经过源地址转换后可直接访问互联网的IP地址。
          说明: 请确保本地网络环境中的NAT前IP地址 (源地址) 只转换到NAT后IP地址。
        • 若不经过NAT设备,需填写以下参数:
          • IP地址:可选项,创建IPsec隧道使用的公有网络IP地址,此IP地址应为互联网公网IP地址。若留空不填,系统默认随机选择一个可用的公网IP地址。
      • 私有网络:选择本地路由器挂载的三层网络,其中,VPC路由器支持选择多个三层网络
      • 高级选项:默认选项为可连通的选项,不建议修改
        • SA生存周期(秒):86400(默认)
        • IPsec 加密算法:3des(默认)
        • IPsec 认证算法:sha1(默认)
        • IPsec DH分组:group2(默认)
        • IKE 版本:ikev1(默认)
        • IKE 协商模式:main(默认)
        • IKE 加密算法:3des(默认)
        • IKE 认证算法:sha1(默认)
        • IKE DH分组:group2(默认)
      图 3所示,点击确定,将自动创建IPsec VPN连接。

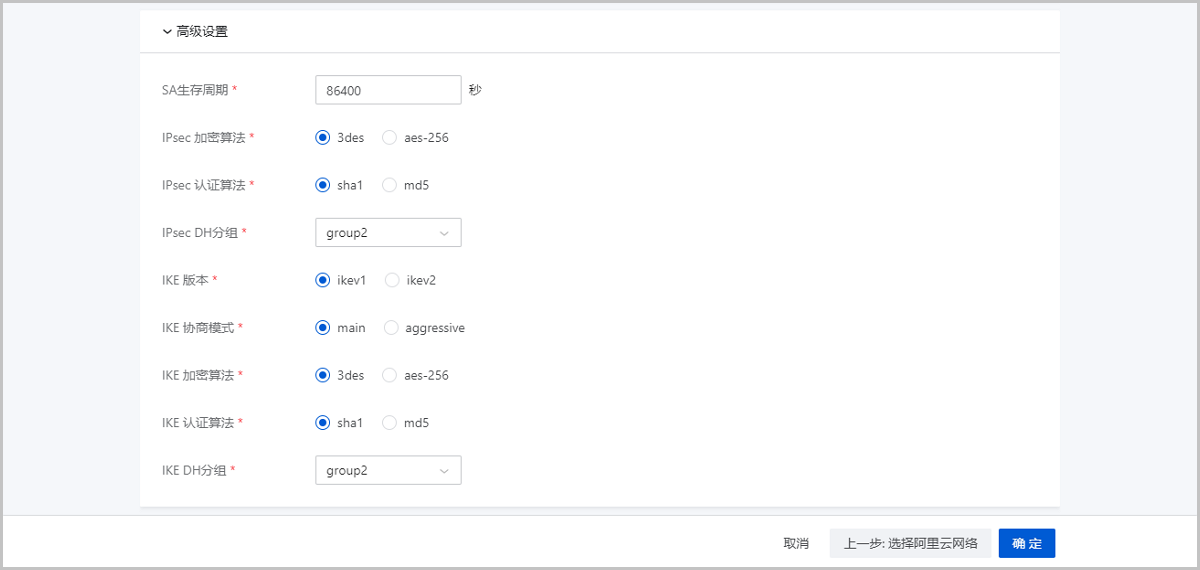

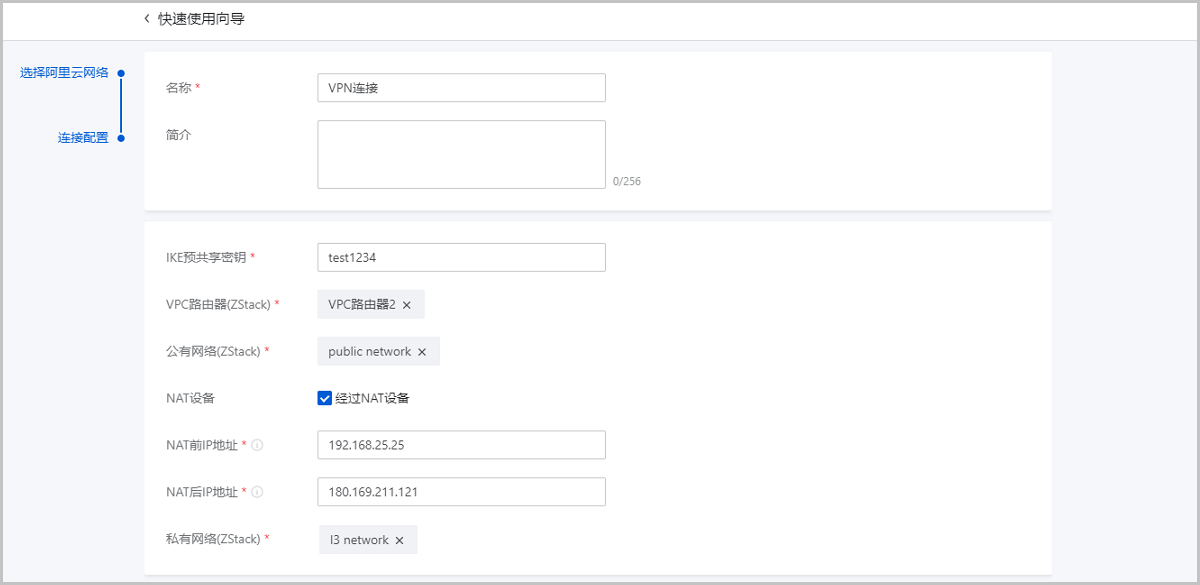

      图 3. 连接配置




    4. 系统在创建IPsec VPN连接过程中,将自动完成以下操作:
      1. 使用本地路由器对应的公有网络选择可用的虚拟IP。
      2. 使用此虚拟IP在阿里云端创建VPN用户网关。
      3. 在阿里云端创建VPN连接。
      4. 在阿里云VPC的虚拟路由器下配置路由,路由的目标网段为本地路由器挂载的私有网络CIDR,下一跳为VPN网关
      5. ZStack Cloud私有云端创建IPsec连接。
  5. 验证本地云主机与ECS云主机是否可以ping通。

    进入VPN连接页面,若就绪状态显示为第二阶段协商成功,表示IPsec VPN环境搭建完成,只有互通验证通过,IPsec隧道才创建成功。

    1. 登录本地云主机,检查是否能够ping通ECS云主机。
      图 4所示:

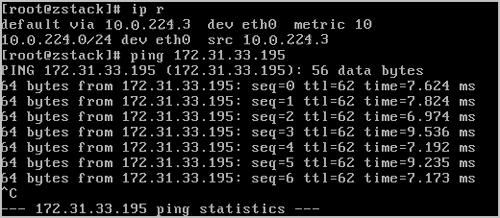

      图 4. 本地云主机ping通ECS云主机


    2. 登录ECS云主机,检查是否能够ping通本地云主机。
      图 5所示:

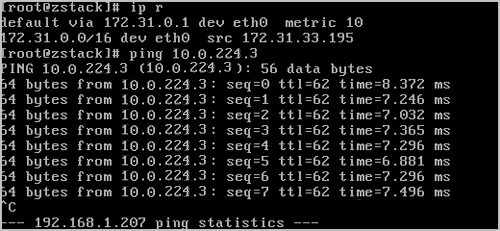

      图 5. ECS云主机ping通本地云主机


    说明:
    若VPN连接失败或者互通验证失败,在重新配置前可检查以下资源:
    • 本地用于创建IPsec连接的虚拟IP是否已经占用,如果已使用,则需删除此虚拟IP。
    • 阿里云VPN连接是否已经存在,如果存在,则需要删除,删除阿里云VPN连接同时需删除远端阿里云资源。
    • 阿里云VPN用户网关是否已存在重复的IP,如果存在,则需要删除,删除需同时删除远程阿里云资源。
    • VPC的虚拟路由器下是否存在已经指向ZStack Cloud私有云对应内网的路由条目,如果存在,则需要删除。

至此,ZStack Cloud私有云云主机和阿里云ECS云主机即可使用IPsec VPN的方式实现互通。


阿里云高速通道实践

ZStack Cloud支持阿里云高速通道方式实现本地VPC网络与阿里云VPC网络的互通。

搭建阿里云高速通道的基本流程如下:
  1. 准备物理专线,由运营商创建边界路由器和配置路由器接口。
  2. 进行网络规划,需规划:公有网络段、管理网络段、物理专线网络段和私有网络段。其中,公有网络段与管理网络段可为同一网络段。
  3. 使用VPC网络创建ZStack Cloud私有云云主机。
  4. 加载物理专线网络到VPC路由器。
  5. 在阿里云端准备VPC环境,并使用VPC下的虚拟交换机创建ECS实例。
  6. ZStack Cloud混合云界面添加AccessKey、添加VPC所在地域和可用区,同步数据。
  7. 利用操作向导快速创建阿里云高速通道。
  8. 在CPE设备处配置双向路由。
  9. 验证本地云主机与ECS云主机是否可以ping通,如能ping通,高速通道创建成功。
高速通道设计思想:通过物理专线连通本地数据中心到阿里云相应专线接入点,与阿里云VPC环境打通。
说明: 从本地VPC路由器到阿里云端VPC网络,高速通道准备互通的各网络段不可重叠。

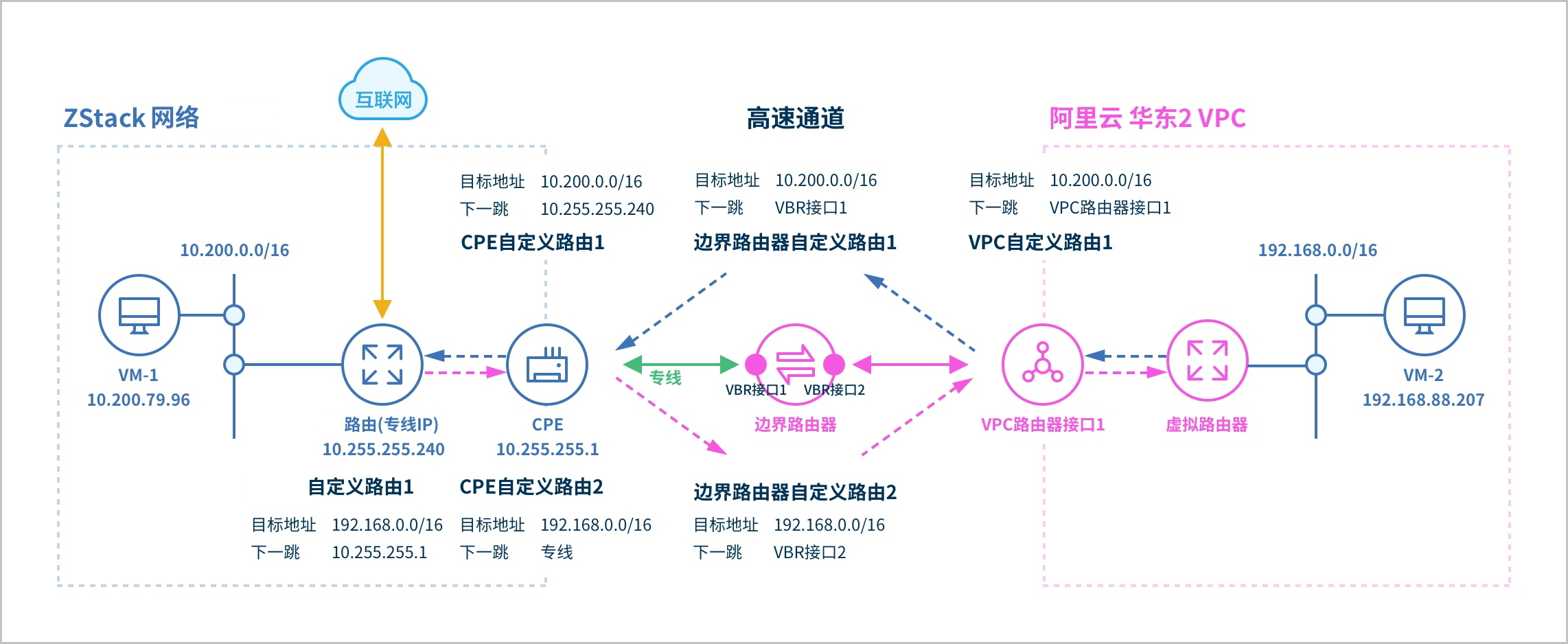

图 1. 高速通道网络架构图


假定客户环境如下:
  1. 公有网络
    表 1. 公有网络配置信息
    公有网络 配置信息
    网卡 em01
    VLAN ID 非VLAN
    IP地址段 172.20.58.180~172.20.58.189
    子网掩码 255.255.0.0
    网关 172.20.0.1
    备注 私有云云主机可使用此网络访问互联网
  2. 物理专线网络
    表 2. 物理专线网络配置信息
    物理专线网络 配置信息
    网卡 em02
    VLAN ID 非VLAN
    IP地址段 10.255.255.230~10.255.255.240
    子网掩码 255.255.255.0
    网关 10.255.255.1
    备注 新增网络,私有云云主机可使用此网络访问阿里云ECS
  3. 私有网络
    表 3. 私有网络配置信息
    私有网络 配置信息
    网卡 em01
    VLAN ID 2984
    IP CIDR 10.200.0.0/16
  4. 本地私有云端CPE设备IP地址为10.255.255.1
  5. 边界路由器本地私有云端IP地址为10.240.1.1,阿里云端IP地址为10.240.1.2
  6. 阿里云VPC网络IP地址段为192.168.0.0/16
双向路由步骤说明:
  1. 本地云主机连通阿里云ECS的路由步骤:
    1. VPC路由:在VPC路由器定义路由的目的地址ECS VPC网络段(192.168.0.0/16)的下一跳为客户端CPE设备的IP地址(10.255.255.1)
    2. CPE自定义路由2:在CPE设备定义路由的目的地址ECS VPC网络段(192.168.0.0/16)的下一跳为专线的地址。
    3. 边界路由器自定义路由2:在边界路由器定义目的地址ECS VPC网络段(192.168.0.0/16)的下一跳为边界路由器阿里云侧的路由器接口。
    4. 路由进入阿里云的虚拟路由器后,由虚拟路由器自动转发路由到阿里云ECS。

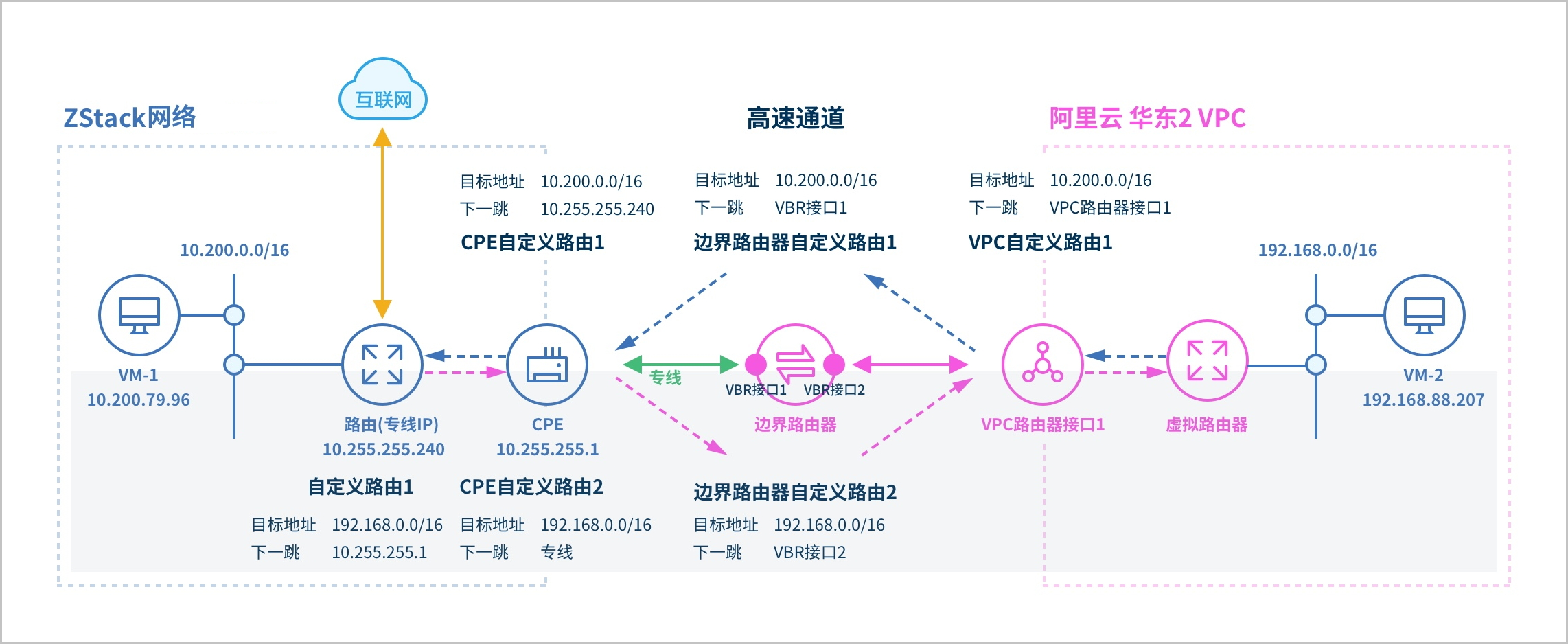

    图 2. 本地云主机连通阿里云ECS的路由步骤


  2. 阿里云ECS连通本地云主机的路由步骤:
    1. VPC自定义路由1:在VPC的虚拟路由器定义目的地址ZStack Cloud私有网络段(10.200.0.0/16)的下一跳为VPC路由器接口1。
    2. 边界路由器自定义路由1:在边界路由器定义目的地址ZStack Cloud私有网络段(10.200.0.0/16)的下一跳为边界路由器ZStack Cloud侧的路由器接口。
    3. CPE自定义路由1:在CPE设备定义目的地址ZStack Cloud私有网络段(10.200.0.0/16)的下一跳为VPC路由器的物理专线IP(10.255.255.240)
    4. 路由进入本地VPC路由器后,由VPC路由器自动转发路由到ZStack Cloud私有云云主机。

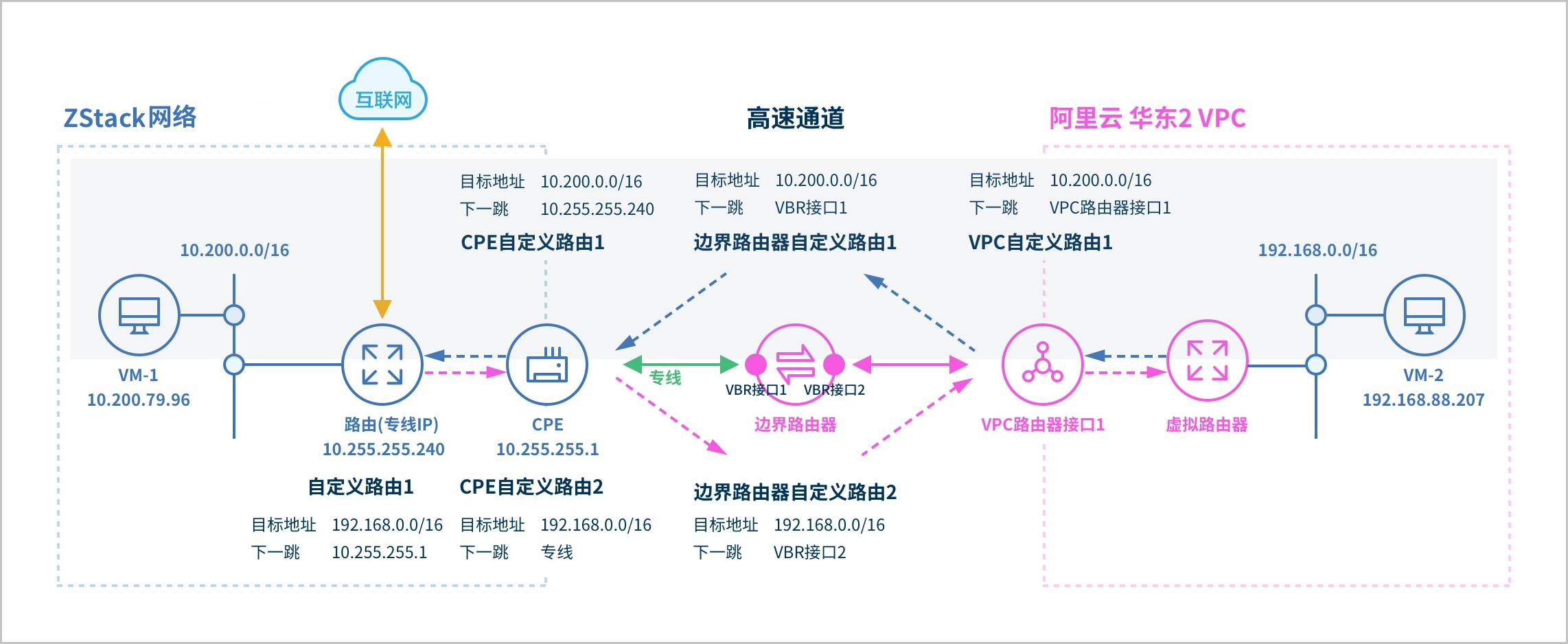

    图 3. 阿里云ECS连通本地云主机的路由步骤


说明:
  1. 创建高速通道过程中,ZStack Cloud将自动配置以下4条路由:
    • VPC路由(调用阿里云API创建)
    • 边界路由器自定义路由1(调用阿里云API创建)
    • 边界路由器自定义路由2(调用阿里云API创建)
    • VPC自定义路由1(调用本地API创建)
  2. CPE设备的双向路由,应由客户自行创建:
    • CPE自定义路由1
    • CPE自定义路由2
以下介绍ZStack CloudVPC环境搭建高速通道的实践步骤。
说明:
  • 本实践采用公有网络和管理网络合并的方式。
  • 本实践可实现ZStack Cloud私有云云主机既能访问互联网,又能访问阿里云ECS云主机。
  1. ZStack Cloud私有云界面创建L2-公有网络。
  2. ZStack Cloud私有云界面创建L3-公有网络。
  3. ZStack Cloud私有云界面创建L2-物理专线网络。
  4. ZStack Cloud私有云界面创建L3-物理专线网络。
  5. ZStack Cloud私有云界面创建L2-私有网络(VPC网络)。
  6. ZStack Cloud私有云界面创建L3-私有网络(VPC网络)。
  7. 使用VPC网络创建私有云云主机。
  8. 加载物理专线网络到VPC路由器。
  9. 在阿里云端准备VPC环境,并使用VPC下的虚拟交换机创建ECS实例。
  10. ZStack Cloud混合云界面添加AccessKey、添加VPC所在地域和可用区,同步数据。
  11. 利用操作向导快速创建阿里云高速通道。
    1. 进入创建阿里云高速通道向导

      在混合云主菜单,点击帮助 > 快速使用向导,进入快速使用向导界面,点击创建阿里云高速通道按钮,可按照向导来创建阿里云高速通道。

    2. 配置ZStack Cloud网络
      可参考以下示例输入相应内容:
      • VPC路由器:选择本地VPC路由器
      • 公有网络:选择可以连接本地至边界路由器接口的专线网络
      • VPC网络:选择本地创建的VPC网络
      图 4所示:

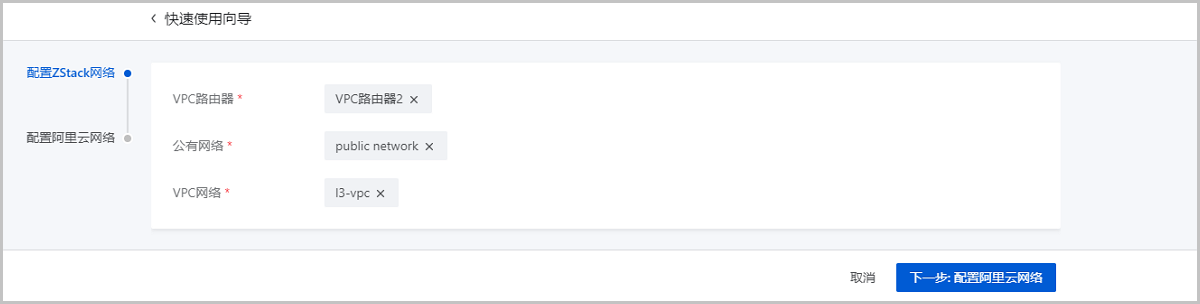

      图 4. 配置ZStack Cloud网络


    3. 配置阿里云网络
      可参考以下示例输入相应内容:
      • 专有网络VPC:选择专有网络VPC
      • 边界路由器:选择边界路由器,目前由运营商创建并配置路由
      • CPE IP(运营商):运营商提供物理专线接入本地数据中心的客户端设备IP地址
      图 5所示:

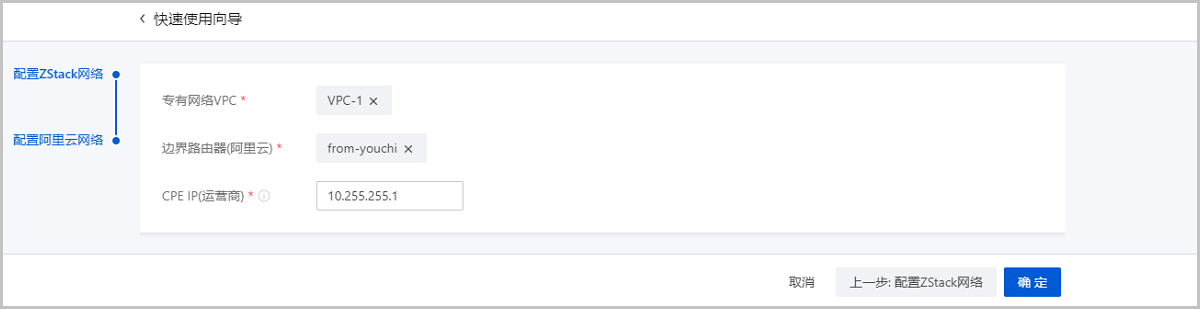

      图 5. 配置阿里云网络


  12. 在CPE设备处配置双向路由。
    CPE设备的两条路由条目,应由客户自行创建:
    • 设置CPE自定义路由1:目的地址为ZStack Cloud私有网络段,下一跳为VPC路由器的物理专线IP。
    • 设置CPE自定义路由2:目的地址为ECS VPC网络段,下一跳为专线的地址。
  13. 验证本地云主机与ECS云主机是否可以ping通。
    1. 登录本地云主机,检查是否能够ping通ECS云主机。
      图 6所示:

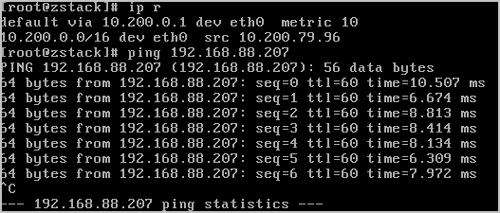

      图 6. 本地云主机ping通ECS云主机


    2. 登录ECS云主机,检查是否能够ping通本地云主机。

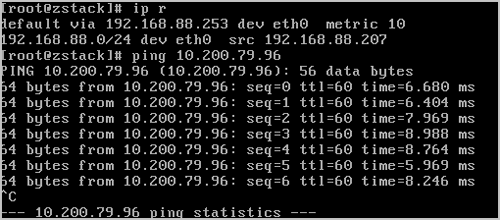

      图 7所示:
      图 7. ECS云主机ping通本地云主机


至此,ZStack Cloud私有云云主机和阿里云ECS云主机即可使用阿里云高速通道的方式实现互通。


混合云灾备实践

ZStack Cloud以单独的灾备服务功能模块形式提供本地灾备、异地灾备、公有云灾备多种灾备方案,用户可根据自身业务特点,灵活选择合适的灾备方式。

关于灾备服务的更多介绍,请参考《灾备服务 使用教程》。
