操作步骤

1. 手动安装管理节点，并安装相应许可证。
   • admin请提前安装最新版本ZStack Cloud，安装时请选择管理节点模式。

     详情可参考《用户手册》的安装部署章节。

   • admin请提前购买裸金属管理模块许可证。详情可参考《许可(license)更新说明》。
2. 在镜像仓库中准备若干ISO镜像，用于裸金属主机的系统安装。
   目前裸金属主机支持的操作系统版本包括：本云平台操作系统、以及主流的Linux发行版操作系统（RHEL/CentOS系列、Debian/Ubuntu系列、SUSE/openSUSE系列等），要求为ISO格式，且为非Live CD。
3. 进入裸金属设备BIOS启用PXE。
   • admin请提前进入每台裸金属设备的BIOS，确认其连接部署网络的网卡开启PXE功能。
     说明:

     • 对于部分机型，还需确保该PXE网卡为首张启动网卡，或确保（启动顺位）在PXE网卡之前的所有网卡均关闭PXE功能。
   • 裸金属设备BIOS启动顺序无需事先人工调整（通常以硬盘启动为第一顺位），系统会自动触发裸金属设备一次性的PXE启动。
4. 规划部署网络。

   为实现裸金属设备的PXE启动，需提前规划部署网络，确保裸金属设备的PXE网卡与PXE服务器的DHCP监听网卡通过部署网络连通。

   参考如裸金属管理网络拓扑所示规划部署网络：





   • 推荐独立部署PXE服务器，满足双管理节点物理机高可用场景需求，且避免单点故障，大幅提升部署效率。
   • 要求PXE服务器的DHCP监听网卡是一个独立的、有IP地址的网卡，对外提供稳定的DHCP服务。
   • 确保部署网络内除了PXE服务器提供DHCP服务，没有其它DHCP服务。
   • 请根据实际生产环境，提前规划好每台裸金属主机应该分配的IP地址。
5. 配置裸金属设备IPMI并规划IPMI网络。
   配置裸金属设备IPMI并规划IPMI网络有以下两种场景：

   • 为实现裸金属设备的带外控制，要求裸金属设备配备BMC接口，并提前为每台裸金属设备配置好IPMI地址、端口、用户名和密码，以及提前规划IPMI网络，确保管理节点与裸金属设备的BMC接口通过IPMI网络连通。
     参考如裸金属管理网络拓扑所示规划IPMI网络：





     • 通过IPMI网络，admin可在UI界面完成所有裸金属设备的批量部署。
     • 通过IPMI网络，管理节点可远程控制裸金属设备的开关机、网络启动、磁盘启动等行为。

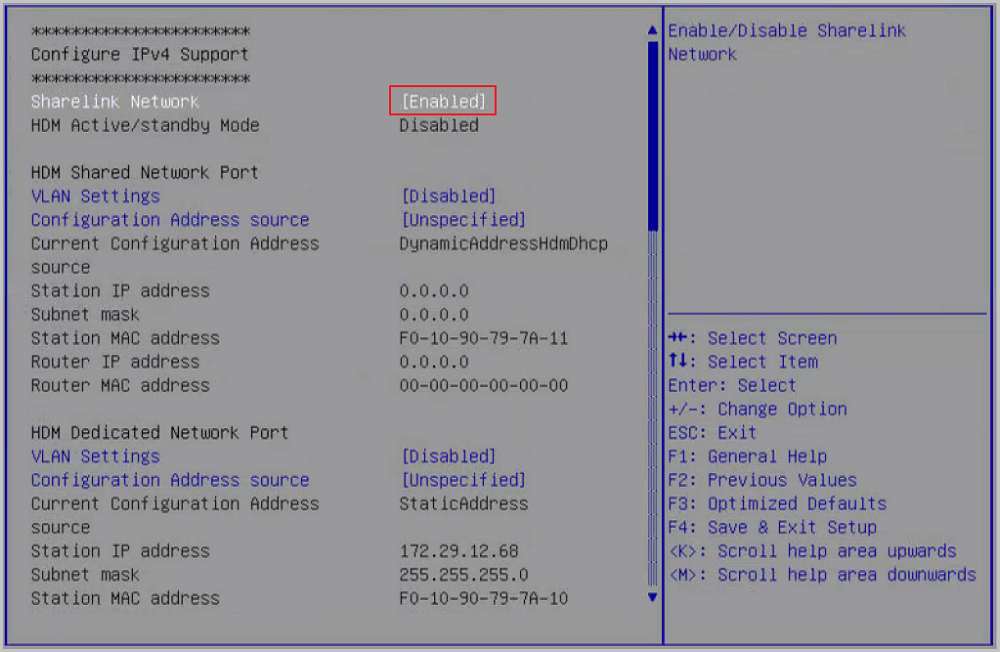

   • 若裸金属设备支持复用管理口（BMC ShareLink Management Port），请提前在BIOS中将其禁用（Disable），确保该设备中有且仅有一个IPMI地址。
     如禁用复用管理口(Inspur | NF5280M5)所示：





6. 规划其它网络。

   需提前规划管理网络，要求镜像仓库、PXE服务器均与管理节点连通。

   支持为裸金属主机配置业务网络，目前支持扁平网络场景，同一个二层网络上的裸金属主机和云主机之间可互相访问，无需通过网关进行路由。需提前将裸金属设备所在的裸金属集群挂载相应的二层网络。

   参考如裸金属管理网络拓扑所示规划管理网络和扁平网络：
