平台运维


全局网络拓扑

全局拓扑界面

ZStack Cloud主菜单,点击平台运维 > 网络拓扑 > 全局拓扑,进入全局拓扑界面。

图 1所示:

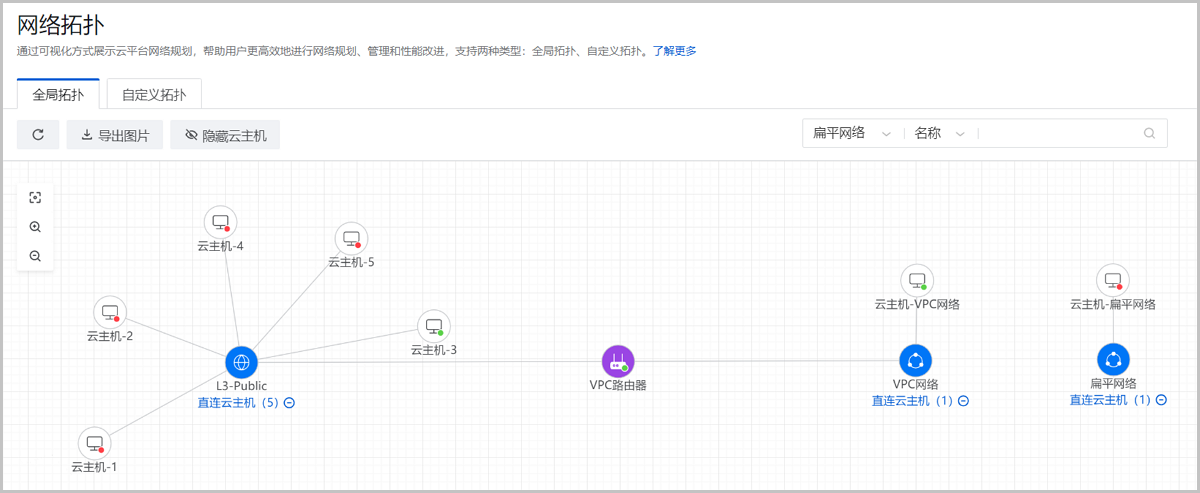

图 1. 全局拓扑


全局拓扑支持的操作

全局拓扑支持以下操作:
操作 描述
查看
  • 支持对整个云平台网络拓扑的直观查看,可对任一资源进行拖动,让网络拓扑图展示的更灵活。
  • 直连云主机可显示该网络直接连接云主机的数量。
刷新 可显示当前最新全局拓扑。
导出图片 支持当前全局拓扑以png格式图片导出。
显示/隐藏云主机 支持显示或隐藏网络拓扑中的云主机。
说明: 若网络直连云主机数量超过50台,则网络拓扑默认隐藏直连云主机,用户可手动点击+显示该网络下所有直连云主机。
搜索 搜索框支持按资源类别以及资源属性进行搜索。
说明:
  • 资源类别目前支持:扁平网络、VPC网络、公有网络、VPC路由器、云主机。
  • 资源属性目前支持:资源名称和资源UUID。
适应画布 可自动将网络拓扑缩放到适合大小。
放大 可将网络拓扑进行放大查看。
缩小 可将网络拓扑进行缩小查看。
选中资源高亮显示 当选中某一资源,可对该资源及其关联资源进行高亮突出。
资源信息悬浮显示 当鼠标悬浮至某一资源上,该资源相关信息将自动浮现。
路由器/云主机状态显示 通过路由器/云主机右上角圆点的颜色变化可实时掌握其运行状态,详情请参考路由器/云主机状态显示定义

路由器/云主机状态显示定义

路由器/云主机状态 状态标识颜色
已创建 蓝色
启动中 蓝色
运行中 绿色
停止中 红色
已停止 红色
重启中 蓝色
删除中 中性色
已删除 中性色
迁移中 蓝色
彻底删除中 中性色
暂停中 黄色
已暂停 黄色
从暂停状态恢复中 中性色
云盘迁移中 中性色
未知 中性色

自定义网络拓扑

自定义拓扑界面

ZStack Cloud主菜单,点击平台运维 > 网络拓扑 > 自定义拓扑,进入自定义拓扑界面。

图 1所示:

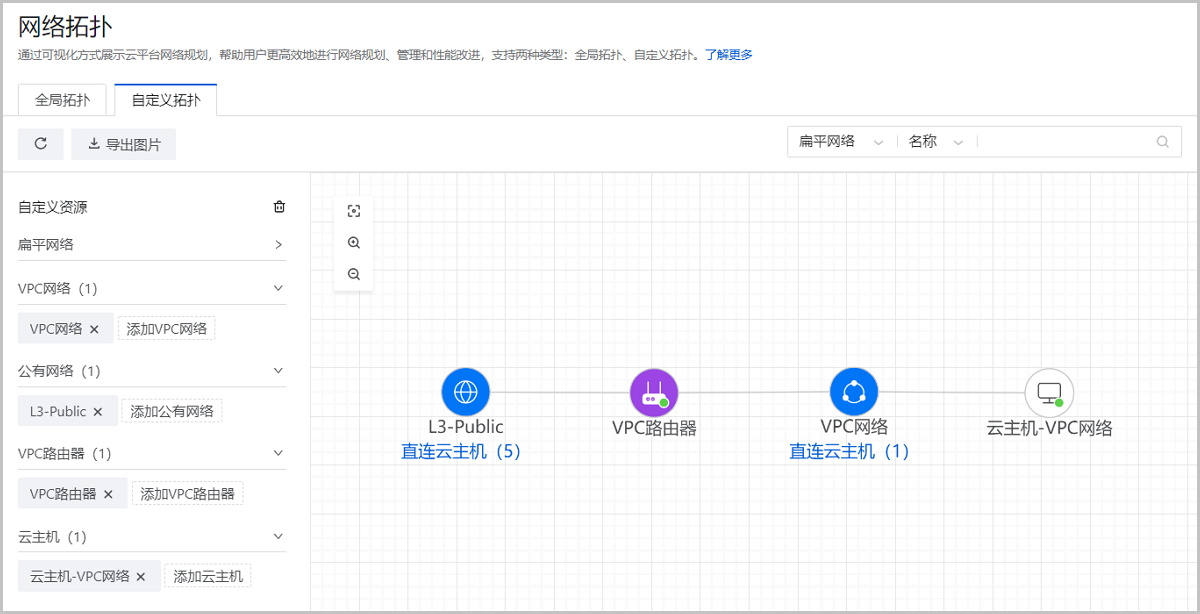

图 1. 自定义拓扑


自定义拓扑支持的操作

自定义拓扑支持以下操作:
操作 描述
自定义资源 支持自定义网络拓扑,可添加或删除显示的资源,例如扁平网络、VPC网络、公有网络、VPC路由器、云主机等。
查看 支持查看自定义网络拓扑,可对任一自定义资源进行拖动。
刷新 可显示当前最新自定义拓扑。
导出图片 支持当前自定义拓扑以png格式图片导出。
搜索 搜索框支持按资源类别以及资源属性进行搜索。
说明:
  • 资源类别目前支持:扁平网络、VPC网络、公有网络、VPC路由器、云主机。
  • 资源属性目前支持:资源名称和资源UUID。
适应画布 可自动将网络拓扑缩放到适合大小。
放大 可将网络拓扑进行放大查看。
缩小 可将网络拓扑进行缩小查看。
选中资源高亮显示 当选中某一资源,可对该资源及其关联资源进行高亮突出。
资源信息悬浮显示 当鼠标悬浮至某一资源上,该资源相关信息将自动浮现。
路由器/云主机状态显示 通过路由器/云主机右上角圆点的颜色变化可实时掌握其运行状态,详情请参考路由器/云主机状态显示定义

路由器/云主机状态显示定义

路由器/云主机状态 状态标识颜色
已创建 蓝色
启动中 蓝色
运行中 绿色
停止中 红色
已停止 红色
重启中 蓝色
删除中 中性色
已删除 中性色
迁移中 蓝色
彻底删除中 中性色
暂停中 黄色
已暂停 黄色
从暂停状态恢复中 中性色
云盘迁移中 中性色
未知 中性色
